3.5MHZシリンダタイプ

---

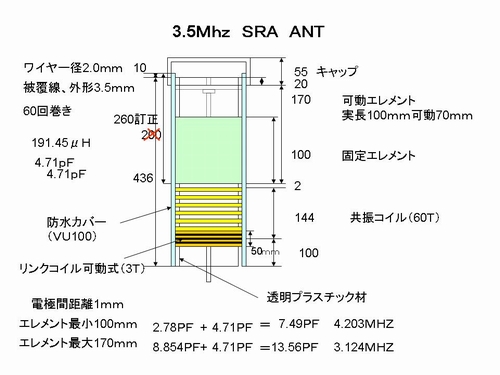

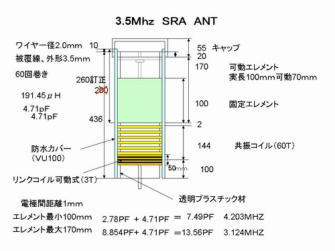

制作図1

エレメントは銅板２分割にして上の銅板 筒がモーター駆動により上下して任意の 周波数を選択する　　　　　　　　　　　　　 リンクコイルは1.9ｍｍの自在ブッシュ使 用してスペース巻になってる。　　　　　　 周波数は3.5〜3.8ＭＨＺをカバーしてる。

制作図2

ギヤーモ−タ-の先にプラスック長ネジを 取り付け上部のエレメント銅筒を上下に 動かしてる

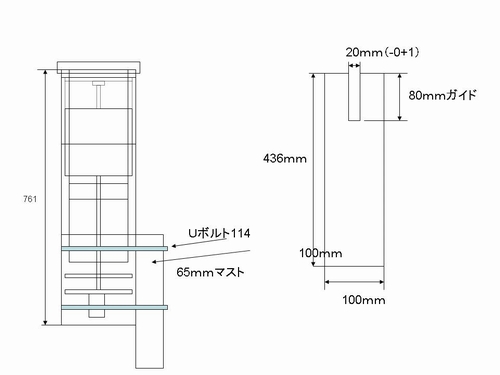

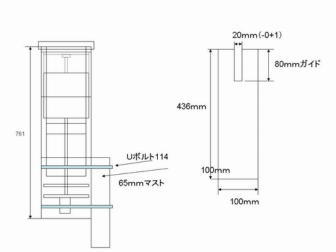

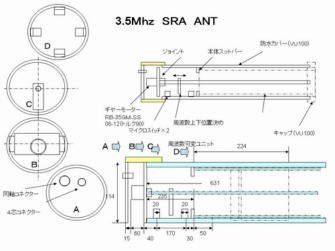

制作図3

全長765ｍｍ外形100ｍｍ、切込み部は 20ｍｍ巾、長さ80ｍｍ、この間をガイドブ ラケットが上下して銅筒が上下する。

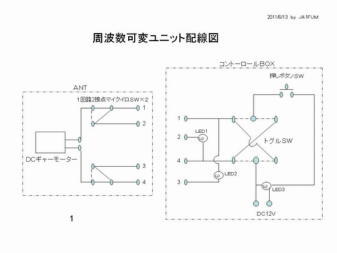

ユニット配線図

ユニット図は何回か試したが余り上手く　 行かずスーパローカルのアドバイスを得 て完成した。

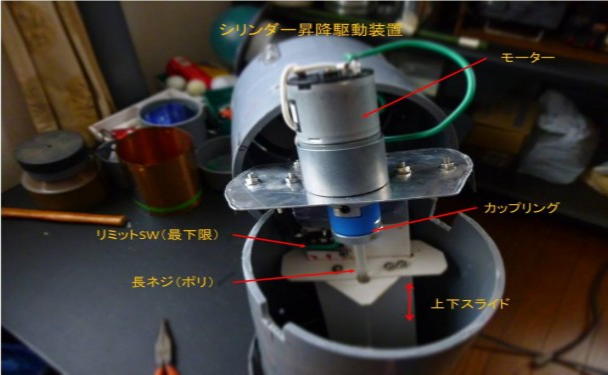

エレメント昇降ガイド機構

左図は二分割エレメント（上段）をモーター 駆動にて上下する機構図の長ネジはステ ンレスの材質でしたがプラスッチクネジを後 日交換した。（キャパシタンスを減らす為）

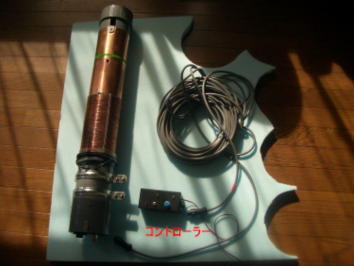

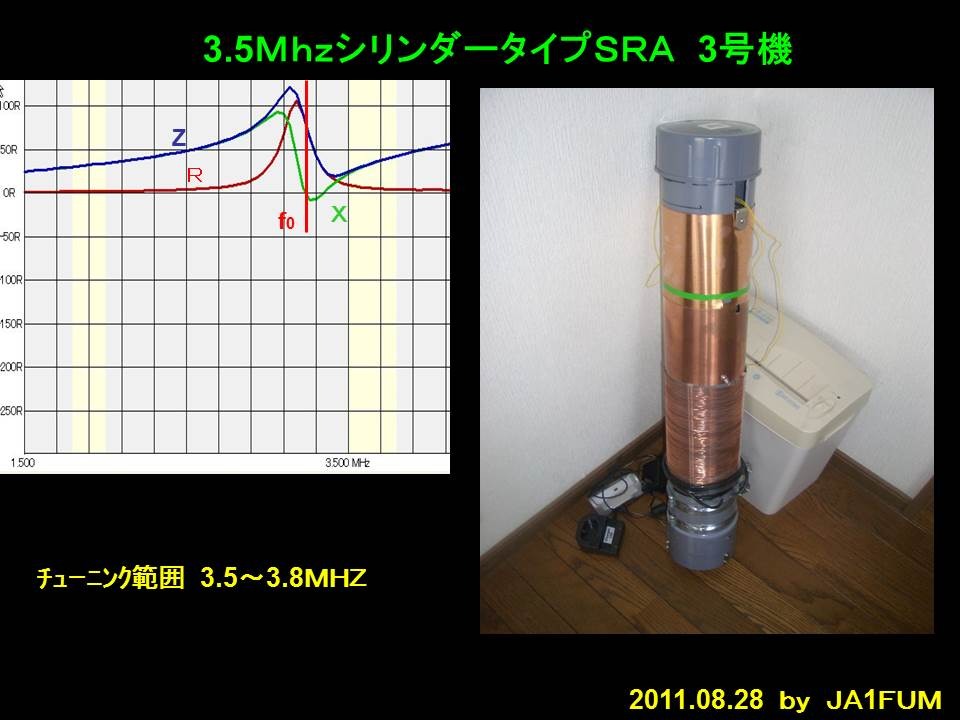

完成図

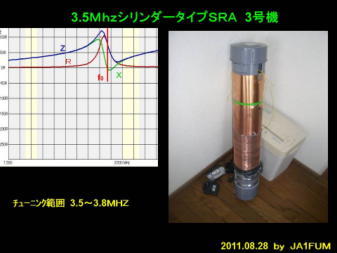

左図がAA-54にて調整後 のグラフ、且 つ右側が完成図で雨対策 は未完で す。調整ではＲ値が高い。 　　　　　　 リンクコイルの巻すを減ら す対策要。 使用感はタワーにＣＤ78Ｊ Ｒが有る為 に現在家の中に吊るして使 用してる が、条件が異なる為に比較 に成らない がＱ（感度が低い低い感じ がする

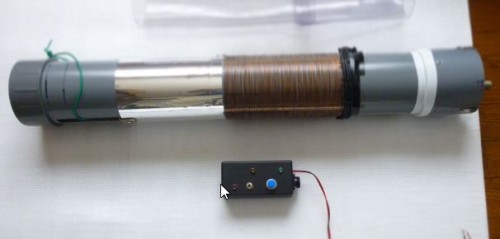

完成図

コントローラーボックスは可変シリン ダーが 上限、下限ＭＡＸ　になるとＬＥＤランプ が点灯する。　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　 同上は制作10年になりシリンダー部を胴からアルミシールに交換
