3.5Mhzデスクタイプ制作

---

3.5ＭＨＺデスクトップ1号機の制作

、
制作図
スポンジの役目は周波数調整用ドラムの銅板と共振コイルとの線を接続
してる為に長ネジを回した時に線がドラムに絡むのを防止役
（ドラムは上下するがスポンジでドラムが固定してる為にドラムは回わら無い）

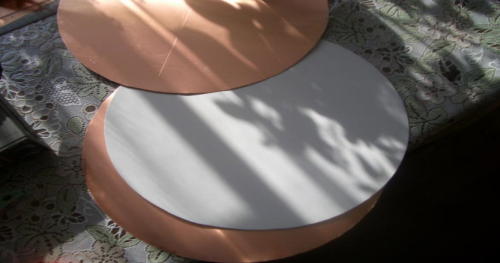

両面は銅板で間にビニール板を挟む

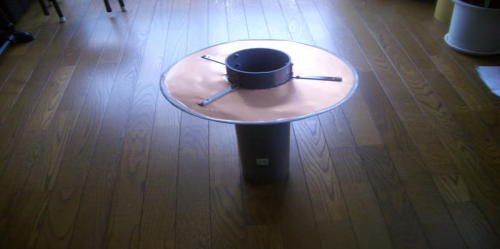

銅板との支えはＬ字のステンレス材を使用

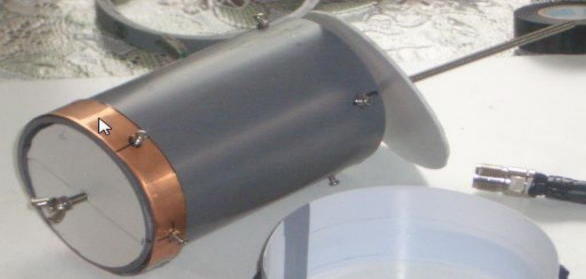

周波数調整ドラム
ドラムの径に付いてるネジは上下する時のガイド(片寄り防止）

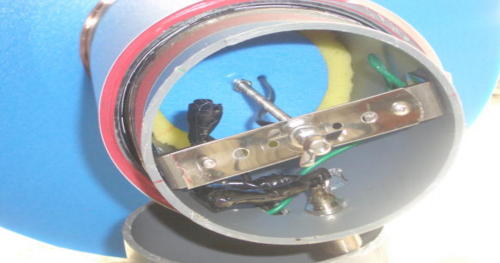

後部側から見た所、調整ドラムを収める。黄色はスポンジ

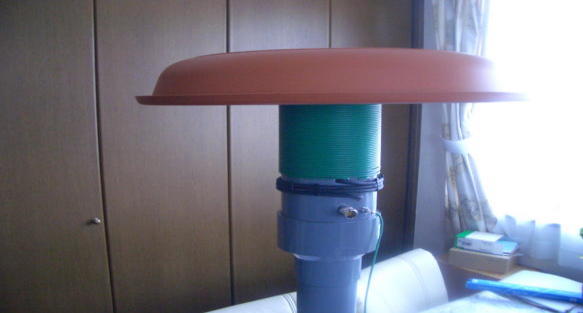

上に付いてる物は植木用の受け皿、出来れば平でなく先がお椀型の方が雪対策になる。

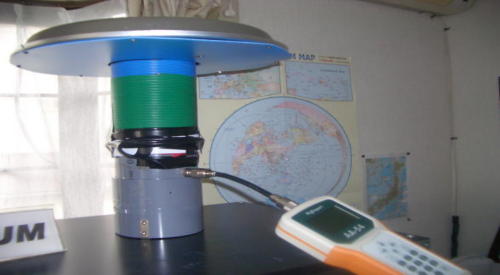

ＡＡ-54にて測定、調整中　　　　　　　　　　　　　　　　　　　　　　　



未調整時、測定した時にはＲが250オームと高くリンクコイルを調整要



ＳＷＬが約1.1ぐらいに落ち着く

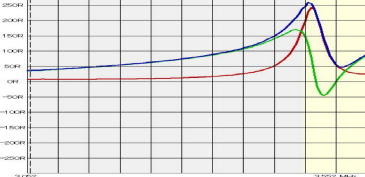

再度調整して同上のグラフに落ち着く
完成後、ベランダに設置コイル周りは防水ビニールにて覆う又、デスク下面にも
ビニールでカバーしてる。
